G-NAVP^TM 架构电路的设计方法与布局注意事项

摘要

在设计程序中，元件值的设计和 PCB 布局对电源的性能有很大的影响。若能注意 PCB 布局上的细节，对于实现低开关损耗、干净无噪声及稳定的操作是非常有利的。适当的选择元件可以使所设计的电源较容易通过英特尔 (Intel) 及 AMD 的规格。此应用须知将介绍 G-NAVP^TM 控制架构电路的设计方法，包括：导通时间设定、开关频率设定、负载线设定和 DCR 电流检测网络设定。最后，将对 PCB 的布局规则提出建议，以期降低噪声干扰，使控制器更为可靠。

1. 设计方法与元件选择

以下的设计方法是以 RT8884B 为例子，并满足英特尔的 VR12.5 规格。在应用 RT8884B 时，有三个主要的设计程序：第一步是导通时间和开关频率的初始设定，第二步是 DCR 电流检测网络的设计，而最后一步则是完成负载线的设计。

请参阅 Shark Bay VRTB 电力输送指南，其中所建议的输出滤波器如下所示：

输出电感：360nH / 0.72mΩ

输出大型电容：560µF / 2.5V / 5mΩ (max)，4 至 5 个

输出陶瓷电容：22µF / 0805 (在上层最多可放 18 个)

1.1. 导通时间与开关频率的初始设定

一般说来，较高的开关频率可产生较快的瞬态响应和较小的稳态输出纹波，并且可使用较小尺寸的功率元件和印刷电路板的空间。然而，较高的开关频率通常导致较低的转换效率，较差的噪声抑制能力及有过热的问题；因此，最大开关频率的合理范围是受到以上综合因素的限制。最大开关频率一旦决定了之后，用开关频率和占空比之间的关系即可算出最大导通时间。

(1)

其中，V_DAC(MAX) 是参考电压，f_SW(MAX) 是最大开关频率，而 V_IN(MAX) 是最大输入电压。下面所显示是以设计 RT8884B 为例。

因为 RT8884B 采用恒定导通时间控制， CCRCOT（固恒流纹波之 COT）此项专利技术是利用输入电压和 VID 码来产生适应性的导通时间，及恒定的电流纹波；如此可在不同的输入和输出电压范围内，将输出电压纹波控制到几乎是恒定的。在输入电压端子和 TONSET 接脚之间接上的电阻 R_TON ，可用来设定导通时间。

(2)

其中 C = 18.2pF，V_IN 是最大输入电压，V_DAC 是参考电压，而 T_ON 是方程式 (1) 所决定的导通时间。下面所计算的也是以 RT8884B 为例。

1.2. DCR 电流检测网络之设计

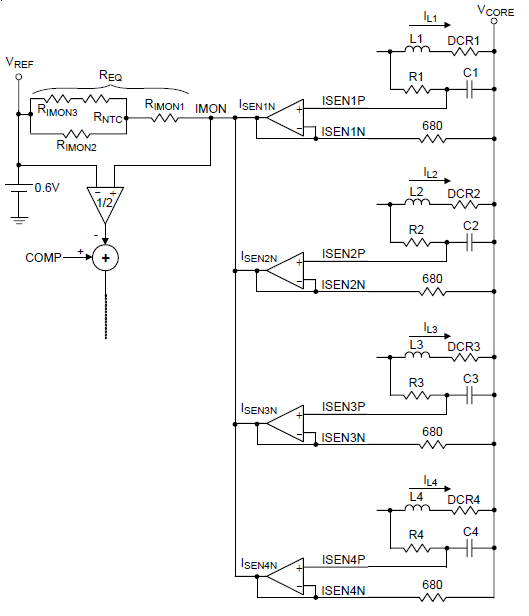

图一、RT8884B 完整电流回路示意图。

图二、对应不同 τ_Cx 和 τ_Lx 时间常数关系的输出波形。

图一显示应用 RT8884B 时，完整的电流回路图。在ACLL性能和DCLL精确度上，DCR电流检测的电路设计扮演非常重要的角色。对于不同 RC 时间常数的设计，ACLL 输出电压的瞬态变化可分成以下三种情况。图二即显示了对应三种不同 τ_Cx 和 τ_Lx 时间常数关系的输出波形。

• 若 τ_Cx 等于 τ_Lx，预期的负载瞬态波形是可设计的。

• 若 τ_Cx 小于 τ_Lx，输出电压会突然下降，下冲规格的裕量会减少。

• 若 τ_Cx 大于 τ_Lx，在负载增加时，输出电压会缓慢地下降。

(3)

其中，DCRx 是电感的等效电阻、Lx 是电感值，而 Rx 和 Cx 是 DCR 电流检测网络中的元件值。

通常会将时间常数 τ_Cx 设计为等于或稍大于时间常数 τ_Lx，以防止过冲和下冲，如此电路便有较多的裕量可通过设计的规格。特别要注意的是，C_x值可能会因为偏压，温度或频率...等因素变小，所以在设计 DCR 电流检测网络时，需要将C_x 值变小的效应考虑进来。

由于电感器的铜线具有正温度系数，DCR 值会随负载电流的增加而线性增加。因此，为了达到更好的 DCLL 性能，必须使用由 NTC 热敏电阻（R_^EQ）构成的热补偿电路，以补偿电感 DCR的正温度系数。详细的热补偿电路设计，可以参考特定产品的设计工具。

1.3. 负载线设计

在 G-NAVP^TM 架构中，负载线的设计和电流回路增益与电压回路增益之比有关。详细的负载线方程式均可在对应的 IC 规格书中找到。以下以 RT8884B 为例。

(4)

其中，DCR（25℃）= 0.72mΩ，R_CS = 680Ω 是电流检测电阻，R_EQ（25℃）是用于热补偿设计的电阻值，而 R₂ / R1是补偿器的A_V 增益。藉由此方程式，可以透过调整补偿器的 A_V 增益而很容易地改变负载线。按照英特尔的VR12.5 的要求，负载线须是1.5（mΩ） ，所以就可以算出了 A_V 增益 R₂ / R₁。 以下以 RT8884B 作为范例，并且选 R₁ = 10kΩ。

2. 布局注意事项

若能注意印刷电路板上布局的细节，对于能有低开关损耗、干净无噪声及稳定的操作是非常重要的。开关功率级则特别需要留意。如果可能的话，应将所有功率元件放在电路板的上方，并且使接地端子相互靠近。参考以下布局原则，有助于能有最佳性能的 PCB 布局：

2.1. 功率级布局原则

• 尽量保持大电流的路径短愈短愈好，特别是接地端子的。

• 尽可能保持电源走线和负载之间的联机都很短；这对达到高效率是非常重要的。

• 若必须在电感的充电路径和放电路径之间作取舍，较好的选择是让电感的充电路径比放电路径长。

2.2.IC检测垫和RGND布局原则

• 尽量将电流检测元件（C_X, R_CSX, R_X）放置靠近控制器的位置，以避免电流检测信号被噪声干扰。

图三、电流检测元件的放置。

• 作为电流限制和电压定位的 ISENxP 和 ISENxN，其联机方式必须采用凯文 (Kelvin) 检测连接法，以确保电流检测的精确度。电感的走线是直接从电感的接触垫开始，而不是从电感的连接平面。

图四、电流检测走线中的电感接触垫。

• 从电感检测节点出来的 PCB 走线都应平行地回控制器。通常，这些走线都走电感下方的 PCB 底层。如果这些走线是走在内层，则必须在电流检测走线之上有一个接地平面，以作为和上层之间的屏蔽。

• 尽量将高速开关节点 （PWM，UG，LG，相位，等...） 远离较敏感的模拟区域（COMP，FB，ISENxP，ISENxN，等...）。

• 用户需要透过低阻抗路径将散热焊盘连接到接地平面。建议至少使用5个通孔 (via) 连接到 PCB 内层的接地平面。

3. 实验结果与结论

3.1 实验结果

图五显示了RT8884B EVB样品，这是用在 VR12.5 之应用中，并支援 4/3/2/1相。量测的负载线曲线和效率均显示在图六。从所测量的结果可知，G-NAVP^TM 架构可提供准确的负载线，并仍然维持较高的效率。图七显示瞬态的大抽载变化和小抽载变化之波形，由图可看出快速和稳定的瞬态性能并良好的 AVP 控制。

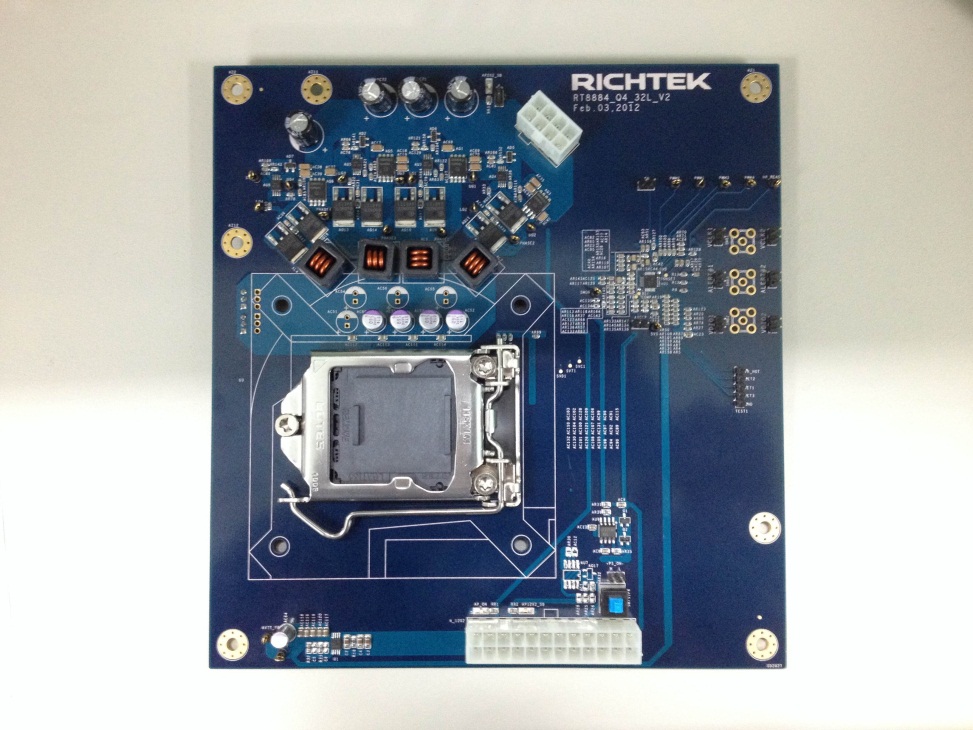

图五、RT8884B的 EVB 样本。

表一、EVB测试条件

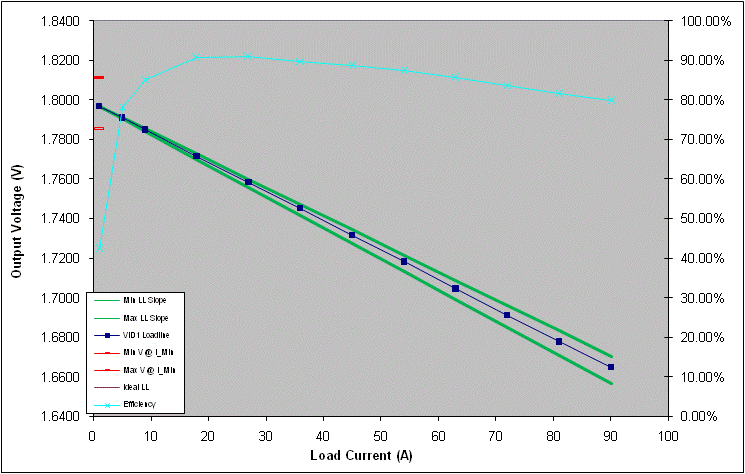

图六、量测 RT8884B 的负载线和效率。

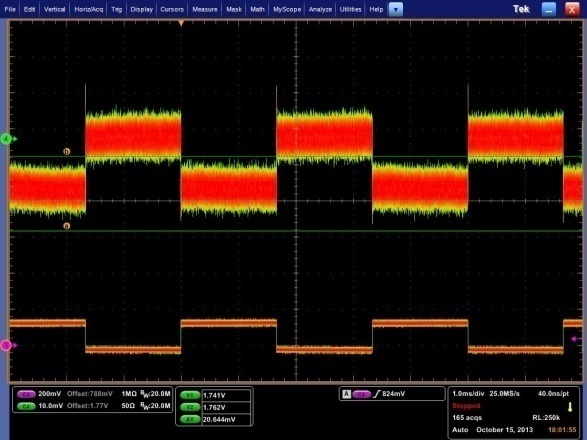

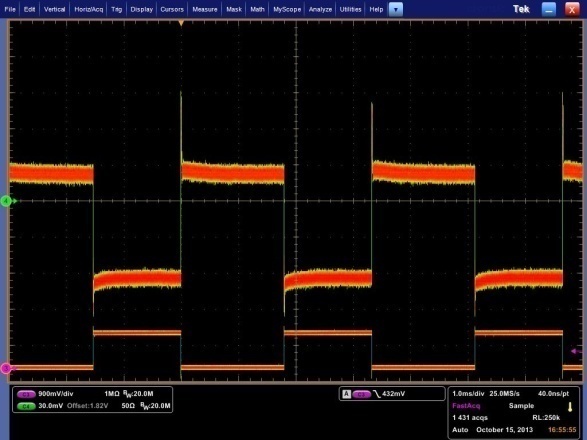

图七、RT8884B ACLL 之测量结果。

3.2 结论

系统的元件设计通常需要在许多的限制之间作出取舍，以获得在效率和性能中最大的效益。此外，有一些特殊的布局技巧可减少寄生元件的影响，以避免高速开关噪声耦合的效应。本应用须知介绍了 G-NAVP^TM 控制架构一般的设计方法和 PCB 布局的规则。按照以上所介绍的方式，使用者即可很容易地使用立锜的控制IC。

4. 参考数据

[1] 立锜科技, RT8884B 规格书.

[2] Intel 文件, “Shark Bay Ultrabook™ Platform Power Delivery”

[3] Intel 文件, “Shark Bay Mobile Platform Power Delivery”

[4] Intel 文件, “Shark Bay Desktop and Denlow-WS Platform”
